図面・PDF・3Dデータに注釈とリンクを付けるツール｜AnnoLinkでできること
AnnoLinkは、図面・PDF・写真・3Dデータ・3Dスキャンデータに注釈やリンクを付け、関連する資料やWebページへ移動できる情報リンクツールです。
製造業や設備保全の現場では、図面、仕様書、点検記録、写真、作業手順書、過去トラブル資料、電子帳票、社内Webシステムなど、多くの情報が使われています。
しかし、それらの情報はフォルダ、ファイルサーバー、紙資料、個人PC、社内システム、メーカーサイトなどに分散しがちです。
その結果、次のような問題が起きます。
- 図面はあるが、関連する仕様書や根拠資料が分からない
- PDFの該当ページを見ても、関連する過去記録へ移動できない
- 点検記録、設備写真、修理履歴が別々に管理されている
- 3Dデータを見ながら、手順書や注意点を参照できない
- 資料を差し替えるたびに、以前付けた注釈やリンクが使いにくくなる
- 関連資料が増えすぎて、どの情報がどこにつながっているか分からない
AnnoLinkは、単にファイルを保管するためのツールではありません。
今見ている図面・PDF・写真・3Dデータを入口にして、必要な根拠資料、点検記録、手順書、過去トラブル、社内Webページへたどるための仕組みを作ります。
資料を登録して、情報共有の入口を作る
AnnoLinkは、図面、PDF、写真、3Dデータ、3Dスキャンデータなどを登録し、その該当箇所に注釈やリンクを付けられるツールです。
たとえば、次のような使い方ができます。
* PDFの特定ページにメモを残す
* 図面上の部品に注意点を付ける
* 設備写真の点検箇所に関連資料をリンクする
* 3Dモデル上の部品から作業手順書を開く
* 3Dスキャンデータに点検ポイントや注意事項を付ける
* 注釈から仕様書、点検記録、電子帳票、社内Webページへ移動する
従来のファイル管理では、資料はフォルダ名やファイル名で探すことが中心でした。
AnnoLinkでは、見ている情報そのものを入口にして、次に確認すべき情報へ移動できる状態を作ります。
つまり、AnnoLinkは、資料を「保管する」だけでなく、資料同士を「つなぐ」ためのツールです。

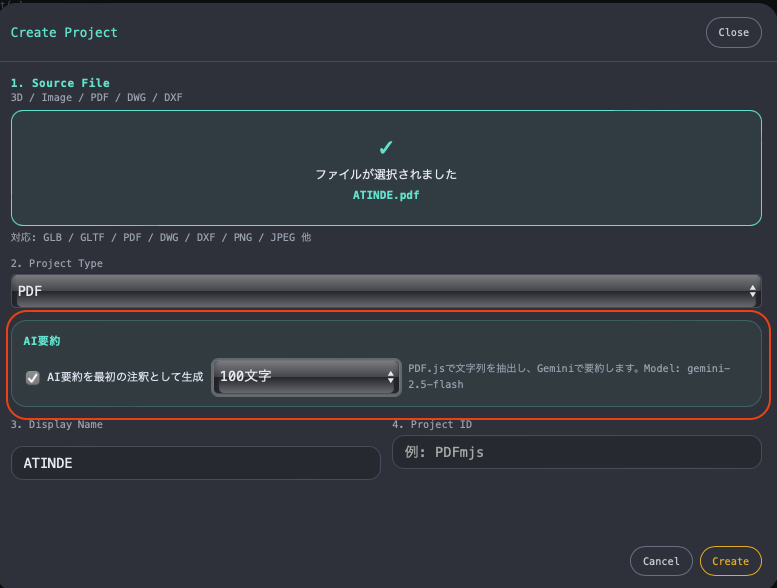

PDF登録時の注釈作成をAI要約で支援する
AI要約で最初の注釈作成を支援します
PDFを登録したあと、毎回内容を確認し、要点を入力し、注釈を作る作業は手間がかかります。
特に、点検報告書、仕様書、作業手順書、議事録、トラブル報告書などは、登録する資料が増えるほど整理の負担が大きくなります。
AnnoLinkでは、PDF登録時にAI要約を利用することで、最初の注釈作成を支援できます。
たとえば、PDFを登録したときに、次のような内容を把握しやすくなります。
* この資料は何の資料なのか
* どのような内容が含まれているのか
* 後から参照すべきポイントはどこか
* 関連する設備、部品、作業、トラブルは何か
* どのようなタグや分類が考えられるか
これは単なるPDF要約機能ではありません。
資料を登録した直後から、後で探しやすく、関連情報へつなげやすい状態にするための仕組みです。
なお、スキャンPDFなど文字情報を抽出できない資料では、別途OCRが必要になる場合があります。
PDF・図面・写真・3Dを見ながら、関連情報をすぐ開きたい
図面・PDF・写真・3Dから関連資料へすぐ移動する
現場で本当に必要なのは、ファイル名の一覧ではなく、
今見ている図面、PDF、写真、3Dデータの内容に対して、次に見るべき情報へ移動できることです。
AnnoLinkでは、注釈にリンクを付与できます。
たとえば、次のような使い方ができます。
| やりたいこと | AnnoLinkでできること |
|---|---|
| PDFの該当ページから、関連する図面を開きたい | 注釈から別プロジェクト・別資料へリンク |
| 設備写真から、点検記録を開きたい | 写真上の注釈に電子帳票やPDFをリンク |
| 3Dモデルの部品を見ながら、作業手順書を参照したい | 3D上の注釈から手順書PDFへ移動 |
| 過去トラブルの記録をすぐ確認したい | 該当箇所に過去記録へのリンクを設定 |
| 社内システムや電子帳票を開きたい | 注釈から外部URLを開く |
| メーカーサイトや部品情報を参照したい | Webページへのリンクを注釈に設定 |
つまり、AnnoLinkのリンク機能は、単に「Webページを開く」ためのものではありません。
現場で次に確認すべき情報へ移動するための導線です。今見ている情報を入口にして、必要な情報へ移動できる状態を作ることができます。
たとえば、設備の写真や図面に注釈を付けておき、そこから次の情報を開けます。
- 電子帳票
- 点検結果PDF
- 社内Webシステム
- 部品メーカーのWebページ
- 保守マニュアル
- クラウド上の資料
- 動画マニュアル
- 問い合わせフォーム
- 関連する社内ナレッジ
AnnoLinkのリンク機能は、図面・PDF・写真・3Dデータを入口にして、現場で次に確認すべき情報へ移動するための導線です。

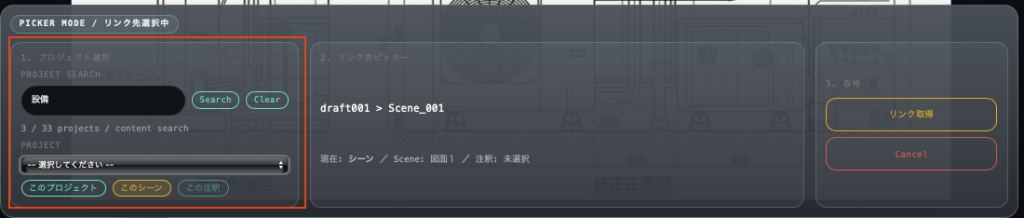

リンク先の資料が増えると、選ぶだけでも大変
図面の更新をしたい。さらに、最新版だけでなく、過去の資料も確認したい

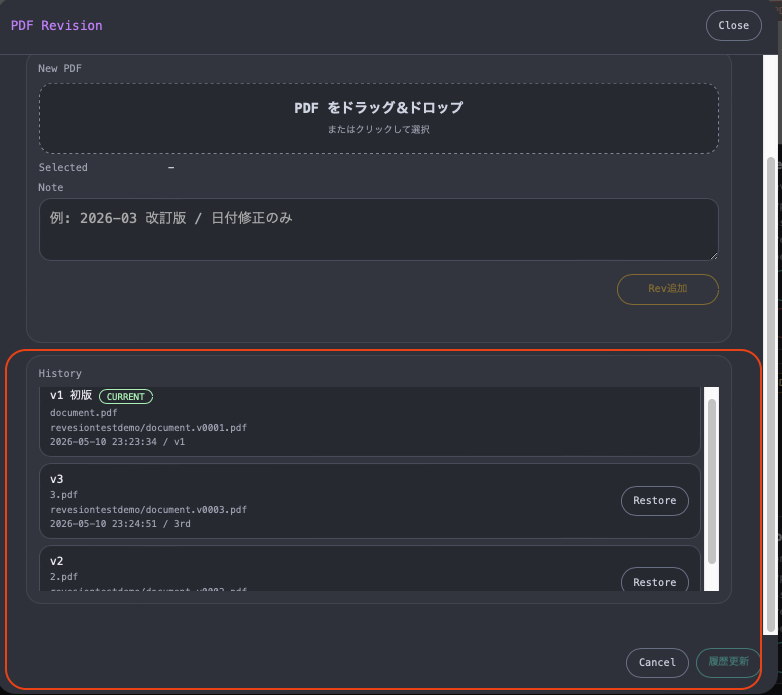

改訂履歴や過去版を確認しやすくする
現場では、最新版だけを見ればよいとは限りません。
「前回の図面ではどうなっていたか」
「この変更はいつ入ったのか」
「以前の点検記録では異常があったのか」
「差し替え前のPDFも確認したい」
このような確認が必要になることがあります。
AnnoLinkでは、資料の差し替えや改訂に対応し、過去版との関係を扱えるようにすることで、
最新版を見るだけでなく、変更の流れを追いやすくすることを目指しています。
特に、設計変更、設備保全、トラブル対応、点検履歴の確認では、
「今どうなっているか」だけでなく、
「以前どうだったか」
「なぜ変わったか」
が重要になります。
たとえば、次のような場面で役立ちます。
- 古いPDFを新しいPDFに差し替える
- 改訂版の図面に入れ替える
- 既存の注釈やリンクを活かしたまま資料を更新する
- 以前の運用導線をなるべく維持したまま最新版にする
Revision機能は、単なるファイル更新機能ではありません。
せっかく作った注釈・リンク・情報の導線を壊さずに、資料を更新するための機能です。
関連資料が増えすぎて、全体像が分からない

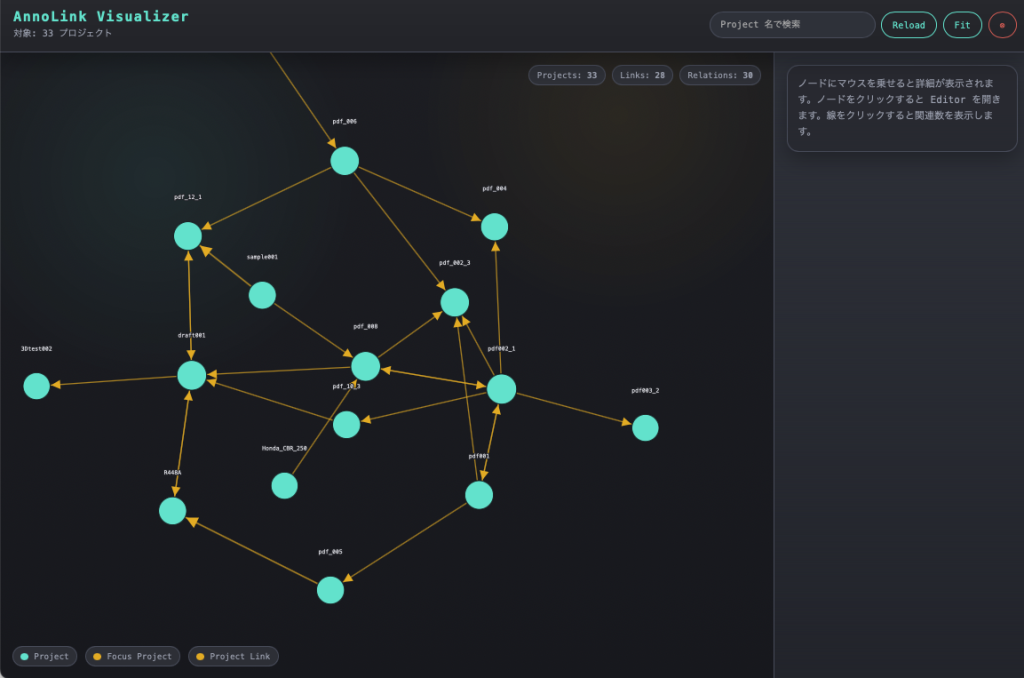

ネットワーク図で情報のつながりを可視化します
注釈やリンクが増えてくると、個別の資料を見るだけでは全体像が分かりにくくなります。
どの資料が中心になっているのか。
どの図面からどの手順書にリンクしているのか。
どの点検記録がどの設備に関係しているのか。
どの注釈が複数の資料につながっているのか。
AnnoLinkでは、資料・注釈・リンクの関係をネットワーク図として可視化できます。
これにより、次のような確認がしやすくなります。
- どの資料にリンクが集中しているか
- 孤立している資料がないか
- 重要な注釈がどの資料と関係しているか
- 設備、図面、点検記録、手順書の関係がどうなっているか
- 情報のつながりに抜けがないか
ネットワーク図は、見た目のための機能ではありません。
情報がどのようにつながっているかを確認し、運用上の抜けや偏りを見つけるための機能です。
後から「あの注釈どこだっけ？」となる
必要な情報を後から探しやすくする
注釈は、作るだけでは意味がありません。
後から必要なときに見つけられることが重要です。
AnnoLinkでは、登録された資料や注釈を検索し、必要な情報へ戻りやすくします。
たとえば、次のような探し方ができます。
- 設備名で探す
- 部品名で探す
- トラブル内容で探す
- 点検項目で探す
- 作業名で探す
- 注釈内のキーワードで探す
- 関連するプロジェクトを探す
検索は、単にファイルを探すためだけではありません。
過去に誰かが付けた注釈や判断の痕跡に戻るための手段です。
3Dデータを見ながら、手順や注意点を確認したい

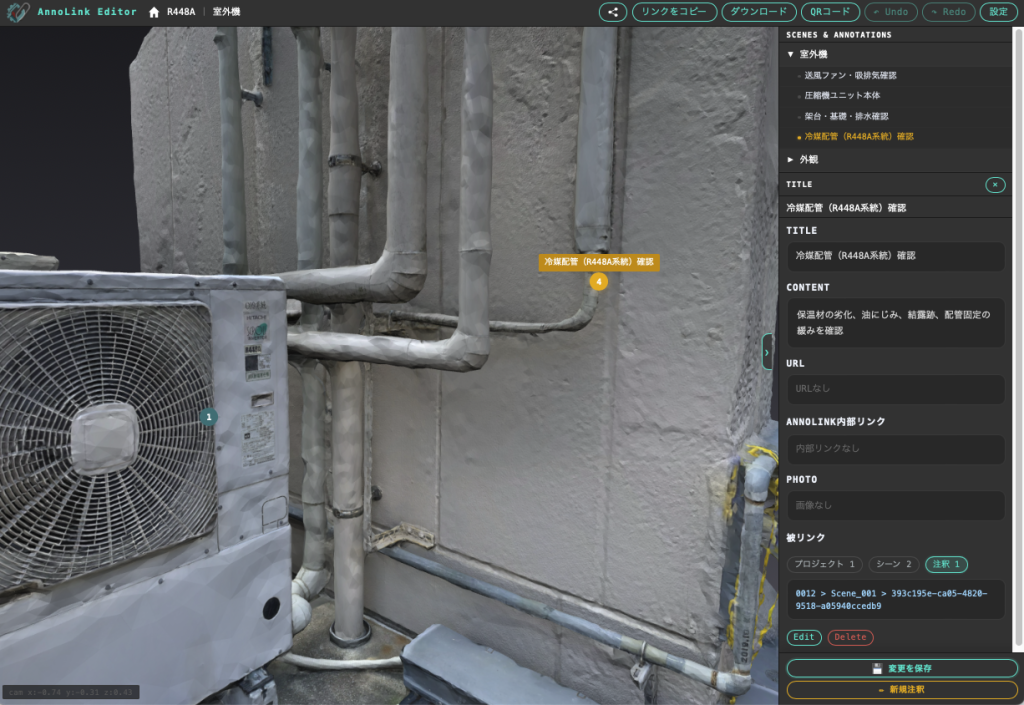

3Dにも注釈とリンクを付けられます
現場の設備や機械は、2D図面やPDFだけでは理解しにくいことがあります。
どの部品のことを言っているのか。
どの方向から見るべきなのか。
どの箇所に注意すべきなのか。
どの手順書と関係しているのか。
AnnoLinkでは、3Dデータ(GLBフォーマット、STLフォーマット)に注釈を付け、関連する資料へリンクできます。
たとえば、次のような使い方ができます。
- 3Dモデルの部品に注意点を付ける
- 設備の3Dスキャンデータに点検ポイントを付ける
- 3D上の注釈からPDF手順書を開く
- 3D上の注釈から過去トラブル記録を開く
- 3Dを見ながら、作業者に確認ポイントを伝える
3Dは、単に見栄えのために使うものではありません。
作業対象を直感的に理解し、必要な情報へ移動するための入口として使えます。
QRコードや現場導線から該当資料を開きたい
現場では、PCの前で資料を探すだけではなく、設備の前で必要な資料を確認したい場面があります。
たとえば、次のような場面です。
- 設備の前で点検資料を開きたい
- 作業場所から該当手順書を開きたい
- 現場写真や3Dデータから関連資料へ移動したい
- 教育時に、該当する資料をすぐ見せたい
- 製品や設備に対応する資料を素早く開きたい
AnnoLinkでは、QRコードなどの現場導線と組み合わせることで、該当する資料やプロジェクトを開きやすくできます。
これにより、資料を探す時間を減らし、現場で必要な情報へすぐアクセスしやすくなります。
現場導線を作ることで、資料管理は「事務所で探すもの」から「現場で使うもの」に近づきます。
AnnoLinkが役立つ業務
AnnoLinkは、設計、保全、製造、教育、問い合わせ対応など、資料同士の関係が重要になる業務で活用できます。
設計レビュー
図面やCAD関連資料から、設計根拠、仕様書、過去資料、議事録へたどれるようにします。
設計判断の背景を後から確認しやすくなり、「なぜこの仕様なのか」「なぜこの寸法なのか」といった説明を支援します。
設備保全
設備図面、点検記録、修理履歴、現場写真、過去トラブルをつなぎます。
設備トラブル時の資料探しを減らし、必要な情報へ移動しやすくします。
技術伝承
ベテランが知っている「どの資料を見るべきか」を、注釈やリンクとして残します。
手順書だけでは伝わりにくい判断の背景、注意点、過去事例を共有しやすくします。
現場教育
3Dデータ、写真、PDF、動画、手順書をつなげることで、現物を見たことがないスタッフにも情報を伝えやすくします。
作業対象の形状と関連資料をセットで確認できるため、教育資料としても活用できます。
社内問い合わせ対応
問い合わせ内容に対して、関連する図面、仕様書、報告書、過去事例へたどれるようにします。
担当者の記憶に頼らず、関連資料を確認しながら回答しやすくなります。
AnnoLinkと一般的なファイル管理・全文検索との違い
一般的なファイル管理や全文検索は、資料を探すためには有効です。
しかし、製造業や設備保全の現場では、単にファイルを探すだけでは不十分な場面があります。
たとえば、次のようなケースです。
- 検索すべきファイル名が分からない
- 図面のどの箇所と関係する資料なのか分からない
- 写真や3Dデータに写っている部品名が分からない
- 関連資料が複数あり、どれを見るべきか分からない
- 過去の担当者しか関連資料の場所を知らない
AnnoLinkは、キーワード検索だけに頼るのではなく、見ている情報に付けた注釈やリンクから、次に確認すべき情報へ移動できるようにします。
ファイルを探すだけでなく、情報同士の関係を残すことができる点が特徴です。
まとめ｜AnnoLinkは、資料を「保管する」だけでなく「たどれる」ようにするツール
製造業や設備保全の現場では、資料がないことよりも、必要な資料にすぐたどれないことが問題になります。
図面はある。
PDFもある。
写真もある。
3Dデータもある。
点検記録もある。
過去トラブル資料もある。
それでも、必要な場面で関連資料へ移動できなければ、情報は十分に活用されません。
AnnoLinkは、図面、PDF、写真、3Dデータ、3Dスキャンデータ、電子帳票、Web情報を、注釈・タグ・リンクでつなぎます。
これにより、資料を単に保管するのではなく、今見ている情報から、必要な根拠・記録・手順・関連資料へたどれる状態を作ります。
設計レビュー、設備保全、技術伝承、現場教育、社内問い合わせ対応で、資料探しに時間がかかっている場合は、AnnoLinkの活用をご検討ください。
詳しくは、AnnoLinkのページをご覧ください。
