図面改訂後に関連資料を見失わない方法｜変更根拠を追うチェック項目
設備図面の最新版が見つかっても、変更の理由が分からなければ、次の改修で同じ検討を繰り返す可能性があります。重要なのは改訂番号だけでなく、変更に至った根拠と、影響を受けた関連資料を確認できることです。

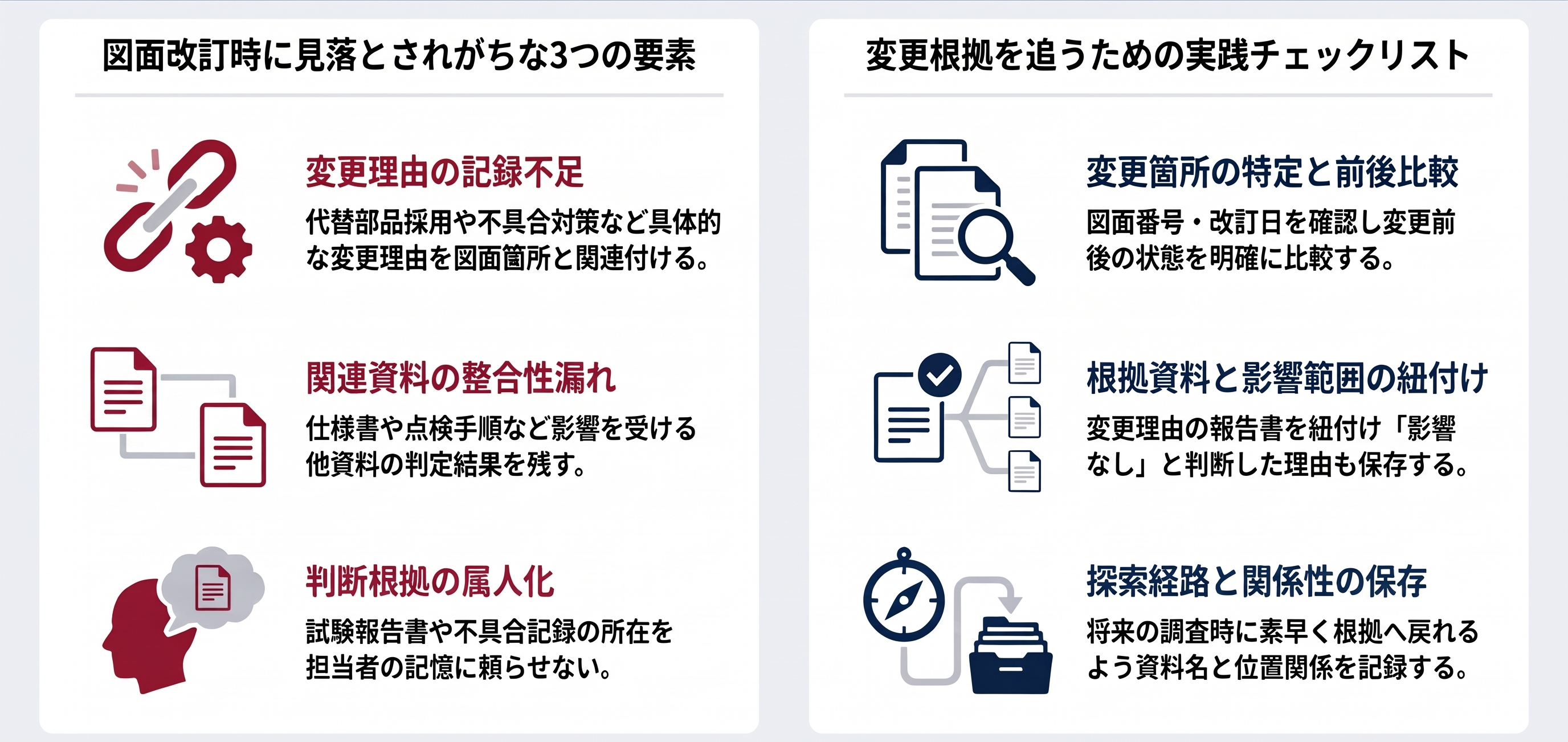

図面改訂時に見落としやすい三つのこと
変更理由
「Rev.Bへ変更」とだけ記録しても、代替部品の採用、不具合対策、安全性向上などの理由は伝わりません。図面上の該当箇所と変更理由を関連付ける方法があります。
関連資料の整合性
部品の型式変更では、仕様書、部品表、点検手順、修理記録などのどれを見直すべきかを検討します。すべての資料を必ず同時に改訂するという意味ではなく、影響を判定した結果を残すことが重要です。
過去の判断根拠
変更を説明する試験報告書や不具合記録が別フォルダにある場合、その所在が担当者の記憶だけに残らないようにします。
関連資料を追うためのチェックリスト
- 図面番号・改訂番号・改訂日を確認する。
- 変更箇所を特定し、変更前後の状態を比較する。
- 変更理由の根拠となる報告書・要求事項をひも付ける。
- 仕様書、点検記録、手順書など影響を受ける資料を洗い出す。
- 影響なしと判断した資料も、必要に応じて判定理由を残す。
- 次回の調査で根拠に戻れるよう、資料名・位置・関係を保存する。
PDM・PLMと何が違うか
PDMやPLMは、部品構成、承認、変更プロセスなどを広く扱う製品群です。一方、設備保全では正式な承認管理よりも、古いPDF図面の改訂理由を調べられることが優先される場合があります。どちらが必要かは業務の範囲で判断します。
変更の履歴と探索経路を分けて残す
AnnoRevisionは改訂と変更理由の記録を扱います。AnnoLinkは登録資料の検索と、調査に役立った関連資料や探索経路の保存を重視します。両者の連携が必要な場合は、実際の構成と対応範囲を確認してください。
