「XRLiteViewer」— 3Dマニュアルの新しいカタチ

XRLiteViewerは、3D CADやスキャンデータをベースに作成された「空間マニュアル」をiPadで手軽に表示できるアプリです。
製造業・保全・教育の現場で、作業手順や点検方法を3Dで直感的に伝えることができます。

  • アニメーション・注釈付きの3Dマニュアルを表示

  • 部品の動きや構造を立体的に理解

  • インターネット接続不要、オフラインでも閲覧可能

  • タップやスワイプで簡単操作

動画では伝わりにくい「構造」や「動き」を、XRLiteViewerなら3Dで誰でもわかりやすく。
現場での教育・点検・作業支援に、今すぐご活用ください。

※ XRLiteViewerに表示するコンテンツの作成にはXRLiteEditorが必要です。

XRLiteViewerデモコンテンツの実行

デモコンテンツを実行するにはあらかじめiPadにXRLiteViewerのインストールしてください。

サンプルデータの表示

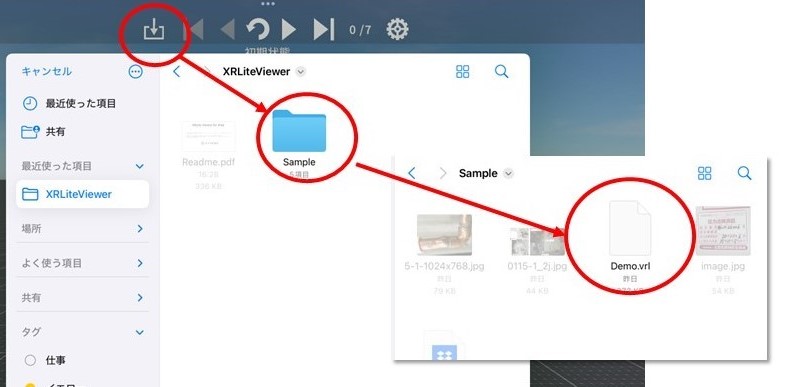

XRLiteViewerはサンプルデータを含んでます。ロードボタンをタップし、

XRLiteViewer > Sample >Demo.vrl

の選択でデモコンテンツが表示されます。

ブラウザからの表示

 XRLiteViewerのインストール後、iPadでこのページを開き、下記の[実行する]リンクのクリックで自動的にXRLiteViewerが起動しデモコンテンツを表示します。

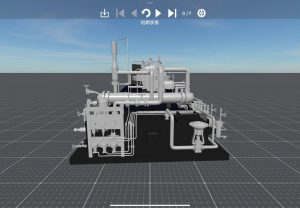

バイク前輪のブレーキパッド交換の作業マニュアルデモ。

３Dデータを読み込み、シーンごとに色や位置を変えてアニメーション表現を行います。



[実行する]

Scaniverseでスキャンした２つのデータ（ボディーとエンジン）を同じ空間に重ね合わせて表示。

ボディを透過させることで内部構造がわかる様に表現。

[実行する]

Scaniverseでスキャンしたデータ（エンジン）と３DCADデータ（ロボットアーム）を同じ空間に表示。

ロボットアームの指し示す先の注釈の『Open』ボタンでWebページが開きます。

[実行する]

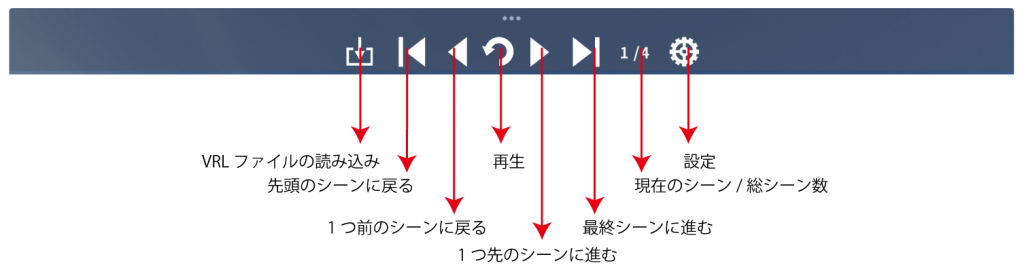

ユーザインタフェース

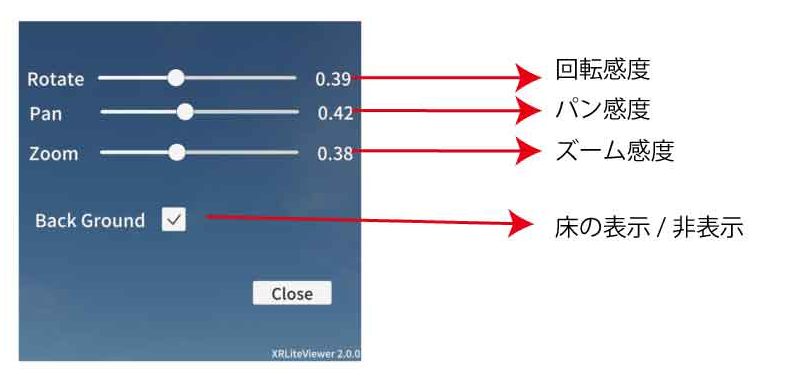

設定

インタラクション

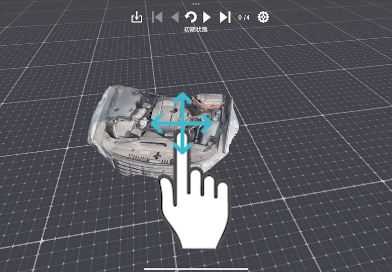

回転

1本指で画面をスワイプ

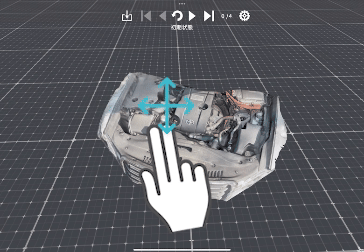

パン

2本指で画面をスワイプ

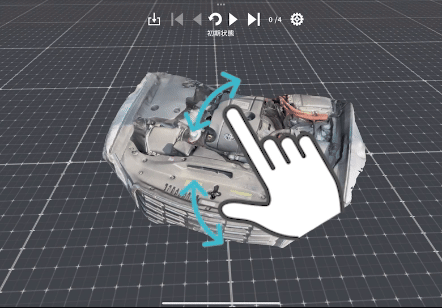

ズーム

ピンチイン・アウトでズーム

コンテンツの表示

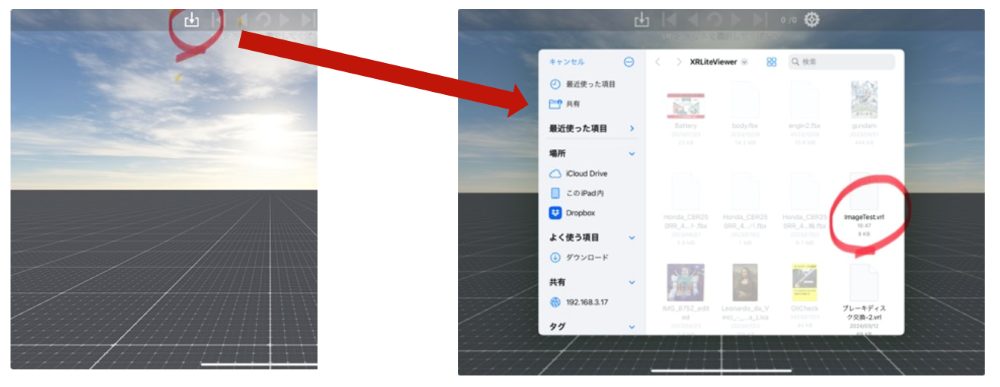

  1. VRLファイル読み込みボタンをクリックします。
  2. 「ファイルアプリ」が起動するのでVRLファイルを選択します。

コンテンツの配置

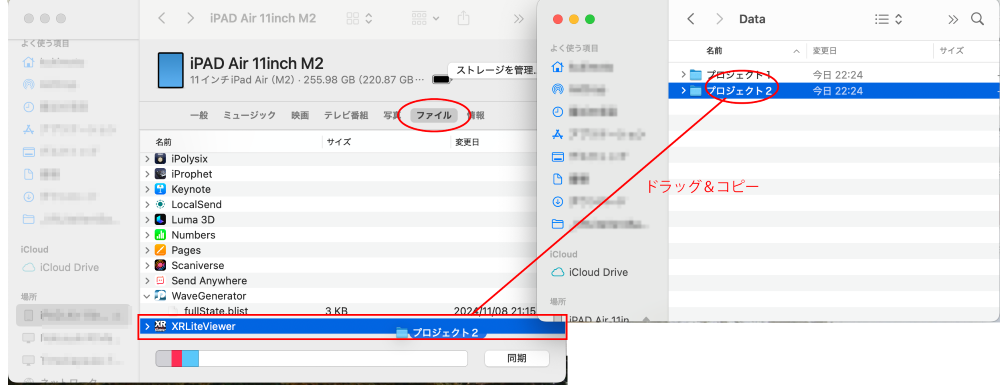

MacからiPadにコンテンツを登録する場合

  1. iPadとmacをUSBで接続します。
  2. FinderからiPadを開きます。
  3. 「XRLiteViewer」フォルダにVRLファイルを必要な３Dデータを含んだフォルダをドラッグしてコピーします。

Dropboxからロードする場合

  • iPadにDropboxがインストールされていることが前提です。

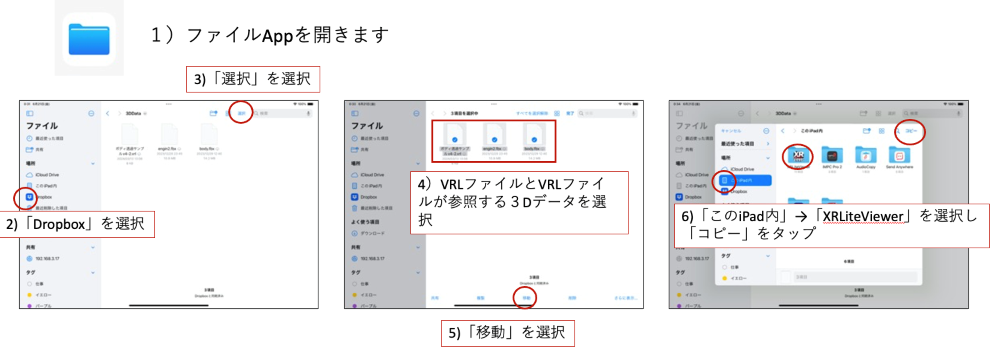

  • 「ファイルApp」からDropboxにアクセスし、XRLiteViewerフォルダにコピーします。

注意点１　ディレクトリ構成

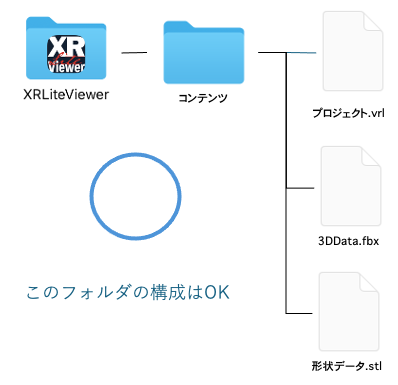

XRLiteViewerフォルダ内でVRLファイルまでの階層は１階層までです。XRLiteViewerフォルダ内で複数のフォルダを介してVRLファイルは読み込むことができません。また、VRLファイルを同じ階層の３Dデータのみ参照することができます。

注意点２　ファイルの完全消去

古いVRLファイルを消して新しいVRLファイルに差し替える必要があるかもしれません。しかしiPadのファイルAppでファイルを消去しても完全に消えません。

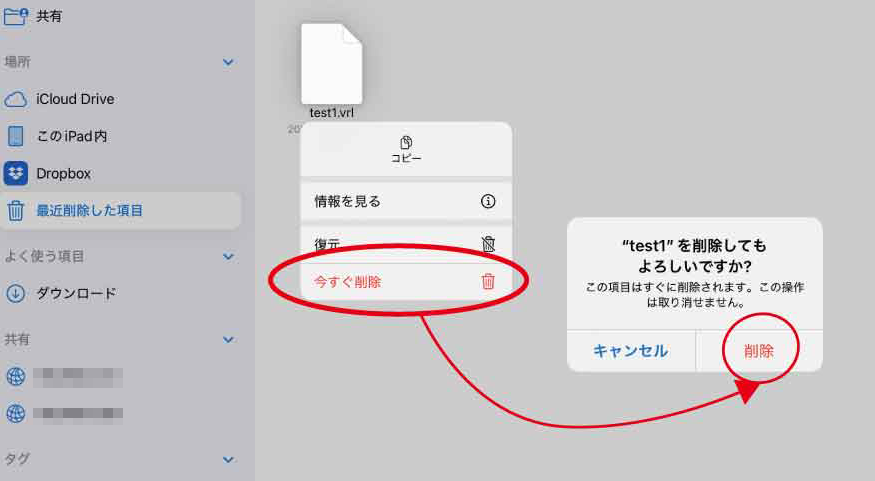

ファイルAppでは削除したファイルは「最近削除した項目」に移動します。完全に消去するには「最近削除した項目」でファイルを選択し、「今すぐ削除」を選択し、再度「削除」ボタンを選択します。
